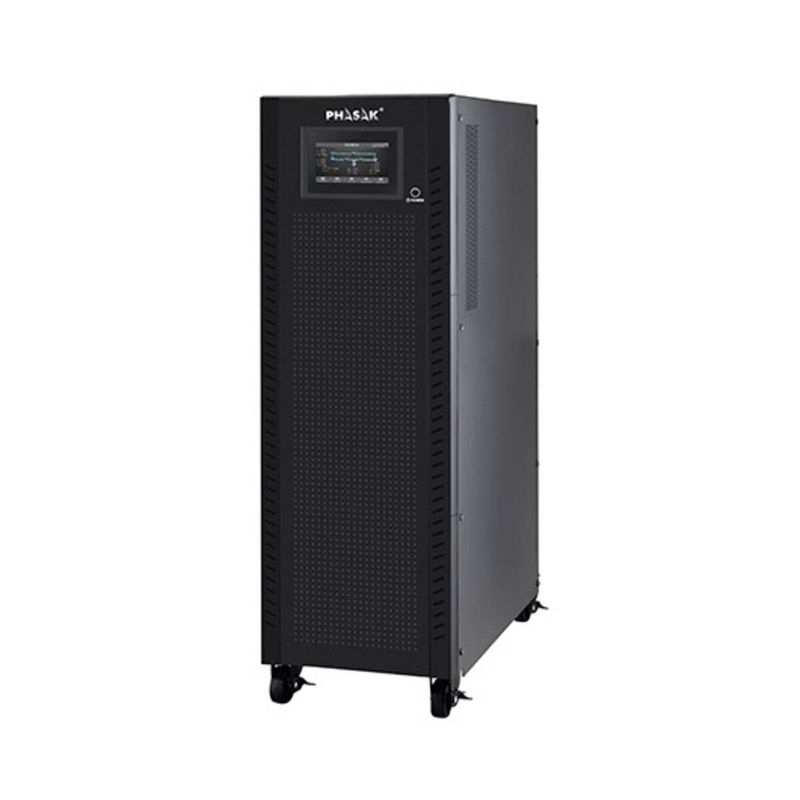

SAI Phasak de entrada-salida trifásica 40000VA/40000W, on-line, doble conversión, 3F-3F

SAI Phasak entrada/salida trifásica 40000VA Online Doble conversión

La serie Phasak 3P / 3P incorpora tecnología Online de Doble Conversión Real Trifásico/Trifásico (3P/3P) y permite la instalación de bancos de baterías externos en todas sus referencias. Cuenta con tomas RJ45 protegidas, que ofrecerán protección contra sobretensiones y ruido eléctrico para su conexión de teléfono / ADSL / Ethernet. Disponible en potencias de 10000, 20000, 30000 y 40000 VA.

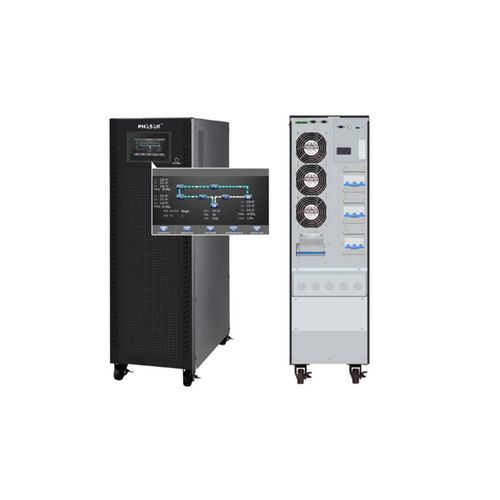

La pantalla LCD proporciona información en tiempo real sobre las mediciones de tensión en la entrada y la salida del SAI, así como información sobre el tiempo de autonomía o la capacidad actual de carga de las baterías entre otros datos relevantes. La gestión y control del SAI, se puede realizar a través del interface USB/SNMP que incorpora el protocolo HID que permite la configuración de parámetros y el cierre de sus sistemas In situ o en remoto. El software proporcionado VIEWPOWER permite la monitorización y la gestión de ficheros para Windows, Linux y Mac.

Equipos especialmente recomendados para el uso de Redes IT Empresariales, sistemas de telecomunicaciones, equipos de electro-medicina, equipos de automatización industrial, instalaciones de emergencia o para la protección de líneas dedicadas. Aplicaciones críticas: Industrial, públicas, bombas o motores eléctricos, etc.

Garantía Phasak 2 años

El fabricante Phasak ofrece una garantía de 2 años en todos los modelos de su serie trifásica.

Características

• Entrada y salida trifásica.
• Doble conversión real.
• Alto rendimiento gracias a la tecnología DSP.
• Amplio rango de voltaje de entrada (110-300 VAC).
• Factor de potencia de salida 1.0.
• Modo de conversor de frecuencia 50Hz/60Hz.
• Fácil instalación de cableado gracias a la función auto-adaptación de fases integrada.
• Tomas de salida programables.
• Función de apagado de emergencia (Emergency power off function -EPO-).
• Modo Eco para ahorro de energía (ECO).
• Compatible con generador.
• Capacidad de expansión del cargador hasta 8A en modelos de larga autonomía.
• Puertos de comunicación múltiples: SNMP+USB+RS-232.
• Diseño de carga inteligente en 3 etapas para optimizar el rendimiento de la batería.
• Bypass de mantenimiento disponible.
• Redundancia paralela N+X opcional.
• Transformador de aislamiento opcional.

Capacidad

• 40000VA/40000W.

Entrada

• Tensión nominal: 3 X 400 VAC (3F+N).
• Rango de voltaje a 50% de carga: 190-520 VAC (3 Fases).
• Rango de voltaje a 100% de carga: 305-478 VAC (3 Fases).
• Rango de frecuencia: 46~54 Hz a 50Hz / 56~64 Hz a 60Hz.
• Factor de potencia: 0.99 @ 100% de la carga.

Salida

• Voltaje de salida: 3 X 360*/380/400/415 VAC (3F+N).
• Regulación de voltaje AC (Modo batería): ± 1%.
• Rango de frecuencia (Rango sincronizado): 46~54 Hz a 50 Hz / 56~64 Hz a 60 Hz.
• Rango de frecuencia (Modo batería): 50 Hz ± 0.1 Hz o 60 Hz ± 0.1 Hz.
• Relación corriente de cresta: 3:1 (max).
• Distorsión armónica: 2% THD (Carga lineal) / 5% THD (Carga no lineal).
• Tiempo transferencia Modo AC a Modo batería: Cero.
• Tiempo transferencia Inverter a Bypass: Cero.
• Forma de onda (Modo batería): Onda Senoidal pura.

Eficiencia

• Modo AC: 89%.
• Modo batería: 86%.

Baterías

• Tipo de batería: 12V/9Ah.
• Número de baterías: 64.
• Tiempo de recarga típico: 9 horas para recuperar 90% de la capacidad.
• Corriente de carga: 4A ± 10% (max.).
• Voltaje de carga: 218 VDC ±1%.

Indicadores

• LCD Panel: Estado del SAI, nivel de carga, nivel de batería, Voltaje de entrada/salida, cronómetro de descarga y condiciones de fallo.

Alarmas audibles

• Modo batería: Sonando cada 4 segundos.
• Batería baja: Sonando cada segundo.
• Sobrecarga: Sonando dos veces cada segundo.
• Fallo: Sonando cada segundo.

Datos físicos

• Dimensiones Fondo x Ancho x Alto: 815 x 300 x 1000 mm.
• Peso neto: 250Kg.

Condiciones ambientales

• Humedad: 0-95 % RH a 0-40°C (sin condensación).
• Nivel de ruido: < 70dB a 1 metro.

Gestión Software

• Vía USB/RS-232: Soporta Windows 98 SE/ME/NT 4.x/2000/2003/XP/Vista/2008/7/10, Linux, Unix y Mac.
• Vía SNMP (opcional): Gestión de corriente a través del gestor SNMP y navegador web
